HDTV調制深度測試卡

TE239設計用于檢查調制深度的頻率響應和HDTV攝像機的調制深度的均勻性。測試圖由多突發字段組成，這些字段分布在16：9圖像區域上。這些場在水平和垂直方向上排列，以便測量兩個方向上的分辨率。

HDTV調制深度測試卡TE239設計用于檢查HDTV攝像機的調制深度的頻率響應和調制深度的均勻性。測試卡由19個多脈沖串組成，分布在16：9的圖像區域。

這些場在水平和垂直方向上排列以測量兩個方向上的分辨率。所有字段都用數字指定，給出相應的頻率（MHz）。頻率根據1080 / 50i系統計算。

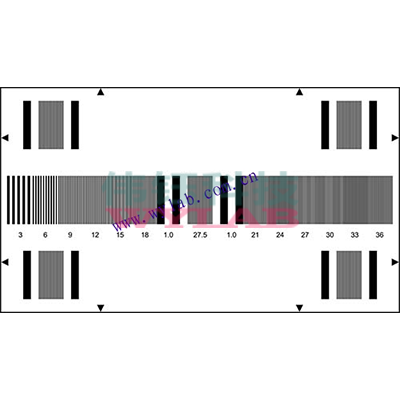

中間行由從3到36MHz的頻率組成，在行的中間具有27.5MHz的場。對于27.5MHz脈沖串的左側和右側，定位一個1MHz場。頻率以3MHz的步幅增加。在圖的四個角落是27.5MHz字段包圍與1MHz的突發。這些突發作為參考頻率。
