產品簡介FEATURES：

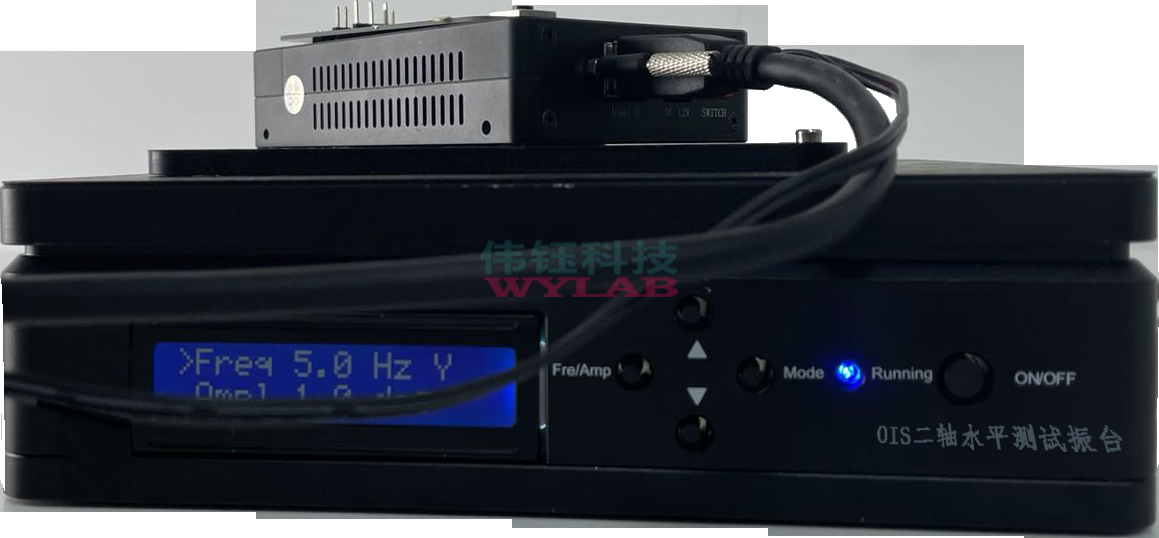

二維水平振臺，是我司開發的一款高精度多模式振動測試平臺。使用MCU控制，液晶屏顯示，帶RS232接口，可實現與PC機通信。內部使用多軸陀螺儀實時反饋電路，可精準控制振動的角度。

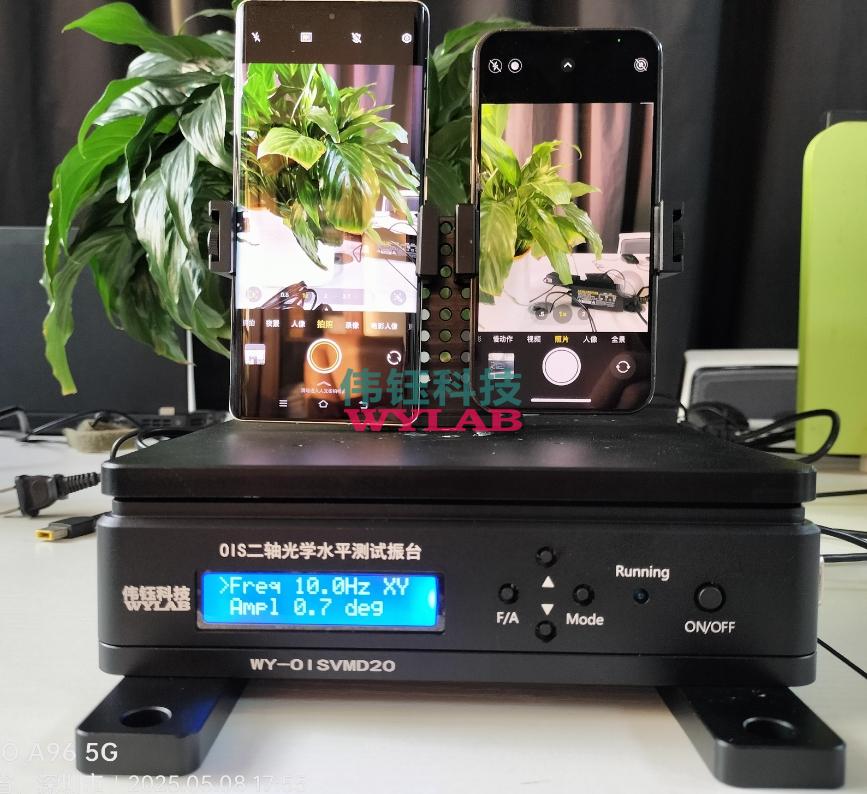

可用于手機、數碼相機、攝像頭模組的防抖功能測試。
The horizontal vibration table is a high‐precision multi‐mode vibration testing platform developed by our company. Use MCU control, LCD display, with RS232 interface, can communicate with PC.The multi‐axis gyroscope real‐time feedback circuit is used
internally to precisely control the angle of vibration.
It can be used for anti‐shake function test of mobile phone, digital camera and camera module..
技術參數PARAMETERS：
|
供電電源 Power supply |
DC 12V 4A |
|
頻率范圍 Frequency range |
1Hz - 10Hz |
|
振動角度 Angle of vibration |
X,Y模式±0.1°- ±1°；XY模式±0.1°- ±0.7° Vibration angle X, Y mode ± 0.1°‐± 1° Vibration angle XY mode ± 0.1°‐± 0.7° |
|
頻率分辨率 Frequency resolution |
0.1 Hz |
|
角度分辨率 Angle resolution |
0.1° |
|
最大承重 Max. load |
1500g |
|

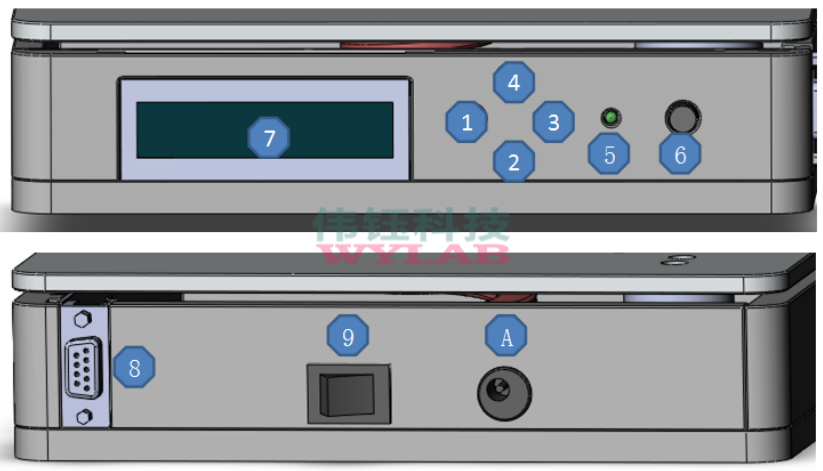

No. /標號 |
Name/名稱 |
Description/描述 |
|
1 |
F/A switch/ F/A 切換鍵 |
Frequency or angle adjustment selection 切換當前調節的是頻率還是角度 |
|
2 |
Step down 減小鍵 |
Reduce the vibration frequency or angle in 0.1 Hz or 0.1 degrees step 頻率或角度減小按鍵，步減 0.1 |
|
3 |
Mode 模式鍵 |
Mode button Cycle through 4 modes, X, Y, XY, hand shake (CAL is used to adjust the vibration accuracy) 循環切換4種模式，X、Y、XY、hand shake（CAL用于調整手振準確度） |
|
4 |
Step up 增加鍵 |
Increase the vibration frequency or angle in 0.1 Hz or 0.1 degrees step 頻率或角度增加按鍵，步增 0.1 |
|
5 |
Indicator 指示燈 |
LED on :vibration on LED off : vibration off 指示燈亮表示振臺在振動 |
|
6 |
Start/stop 振動開關鍵 |
Start or stop the vibration 振動開關 |
|
7 |
LCD 顯示屏 |
Display vibration parameters 顯示工作參數 |
|
8 |
COM port 串口 |
DB9 Serial interface 串行通信接口 |
|
9 |
Power switch 電源開關 |
-- |
|
A |
Power 電源接口 |
DC12V 4A. (Please use only the provided power supply to avoid damage of the test platform). 工作電源，DC12V 4A ；請勿連接其它電源，以免損壞 |
備注：
1.振臺使用應水平放置。
2.需要使用hand shake模式時，先把測試樣品安裝好，然后把模式調到CAL，打開ON/OFF鍵進行振幅校正，校正完成
后再把模式調到hand shake，會提高準確度。
Postscript：
1.Shaking table should be placed horizontally in use.
2.When using the hand shake mode, first install the test sample, then adjust the mode to CAL, turn on the ON/OFF button to perform amplitude correction, and then adjust the mode to
hand shake after the calibration is completed, which will improve the accuracy.
